1.如何簡易判定螺紋?

製品標準件牙徑量測結果(需用卡尺平整面量測工件)

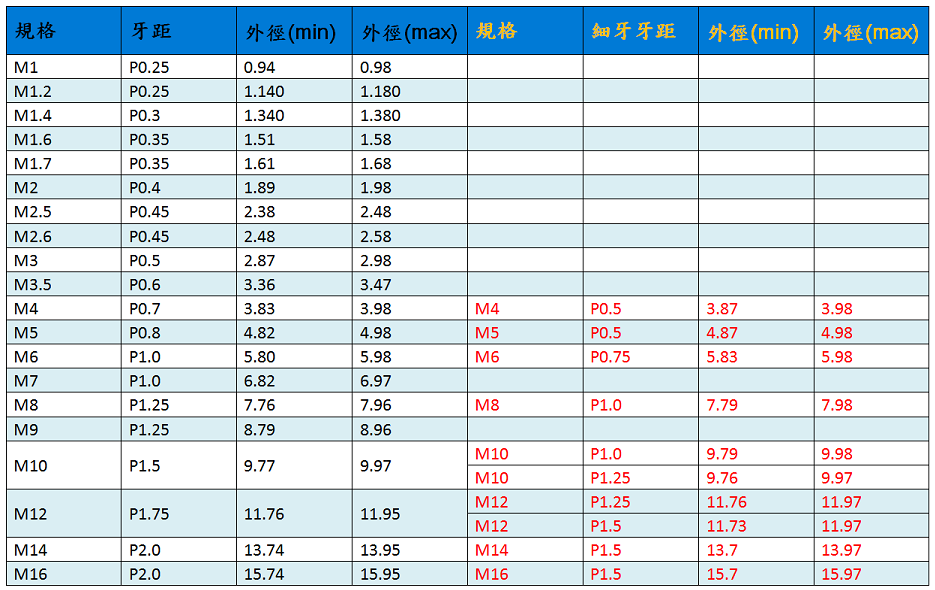

公制

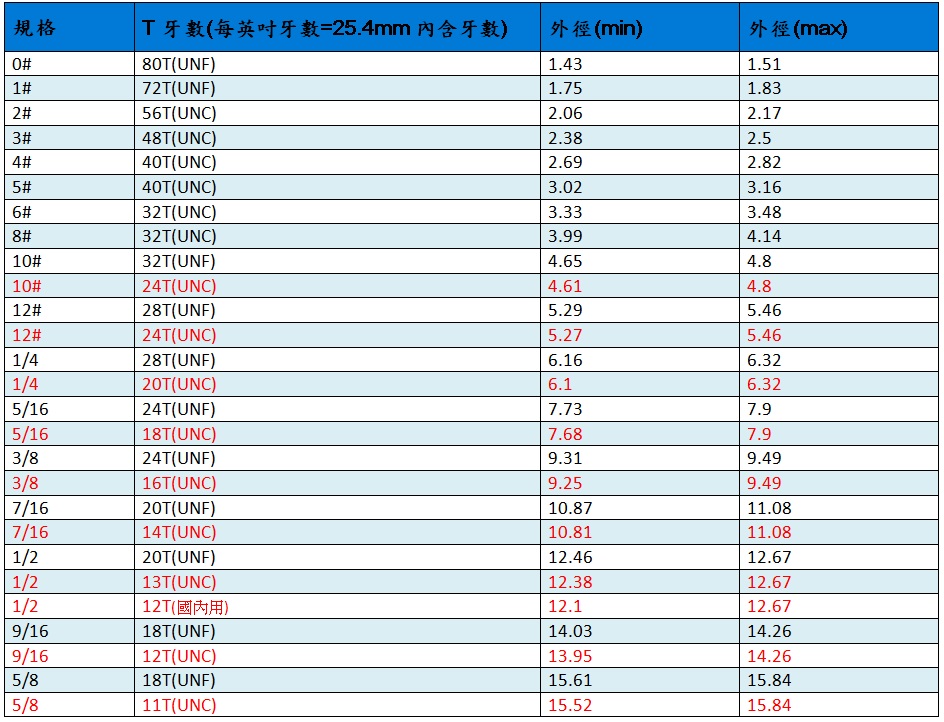

英制



2.如何清楚傳遞螺絲需求?

規格提供及選用：	•表面處理(防鏽選擇)
	•材質(機械性質需求)
	•頭型(外型、功能、空間)
	•螺紋(公制或英制、粗細螺紋)  牙長需求是否調整使用或防止鬆脫
	•長度標示
	有頭螺絲：為頸下長度(不含頭)
	無頭螺絲：為總長
	平錐頭螺絲：為總長(含頭)
	等高螺絲：為軸頸×長度(通常牙徑會往下小一尺寸)





3.如何簡易判斷材質?

公制頭部標示:

4.6	低碳鋼最普遍使用材質，大部份無標示，輕型負荷，較無硬度要求，成本最低。
A307	英制拉力相似材質，微高4.6級。
8.8	中碳鋼經熱處理後，強度約為4.6級2倍拉力，是目前普遍使用拉力螺絲。
	如上，英制拉力相似材質，微高。
10.9	合金鋼經熱處理後，滿足著重的機械性質，常用於外六角螺絲，約為4.6級2.5倍拉力。
	如上，英制拉力相似材質，幾乎一樣。
12.9	合金鋼經熱處理後，可得極優異重承載的機械性質，是目前常使用高強度螺絲材質，約為4.6級3倍拉力。
	如上，英制拉力相似材質，稍高。
A325	中碳鋼經熱處理後，強度稍弱8.8級，較適合結構用途，頭部及配合螺帽尺寸皆較為大型。
A2或A2-70	不鏽鋼材質，有好的抗酸鹼性，成品完成可能會有微磁產生。
或304	如上，英制規範，與A2同等。
F593C	同上。
A4或A4-70	不鏽鋼材質，耐酸鹼等級更高，成品完成可能有微磁產生。
316	如上，英制規範與A4同等。
F593G	同上。
B7	合金鋼材質，有壓力、溫度性質需求，拉力微高8.8級。
B8	不鏽鋼材質，有壓力、溫度性質需求，符合規範拉力。
B8M	不鏽鋼材質，有壓力、溫度性質需求，耐酸鹼等級更高，符合規範拉力。
鋁	重量約為鐵材1/3，耐腐蝕性佳，強度約一半。
銅	原色為金黃色，拉力約為鐵材80%左右，質軟，導電性佳。
鈦合金	強度可達合金等級，重量可減輕1/3，耐酸鹼等級高，無磁性。





4.不鏽鋼公母螺紋配合，如何防止鎖死或互咬

不鏽鋼材料具有良好延展性，不當擠壓，過度磨擦及溫度，過大的扭矩皆是因素之一。

如下為安全扭距建議值提供參考

A2-70強度

規格	M6-1.0P	M8-1.25P	M10-1.5P	M12-1.75P	M16-2.0P
安全扭矩	9N.M	20N.M	40N.M	55N.M	150N.M
破壞扭矩	13N.M	31N.M	64N.M	109N.M	289N.M



•減少摩擦係數:表面平整及清潔潤滑。

•配合需同軸線方向鎖附，作用力勿傾斜。

•避免使用活動扳手及電動扳手，平衡施力優先。

•避免高溫狀態下作業。

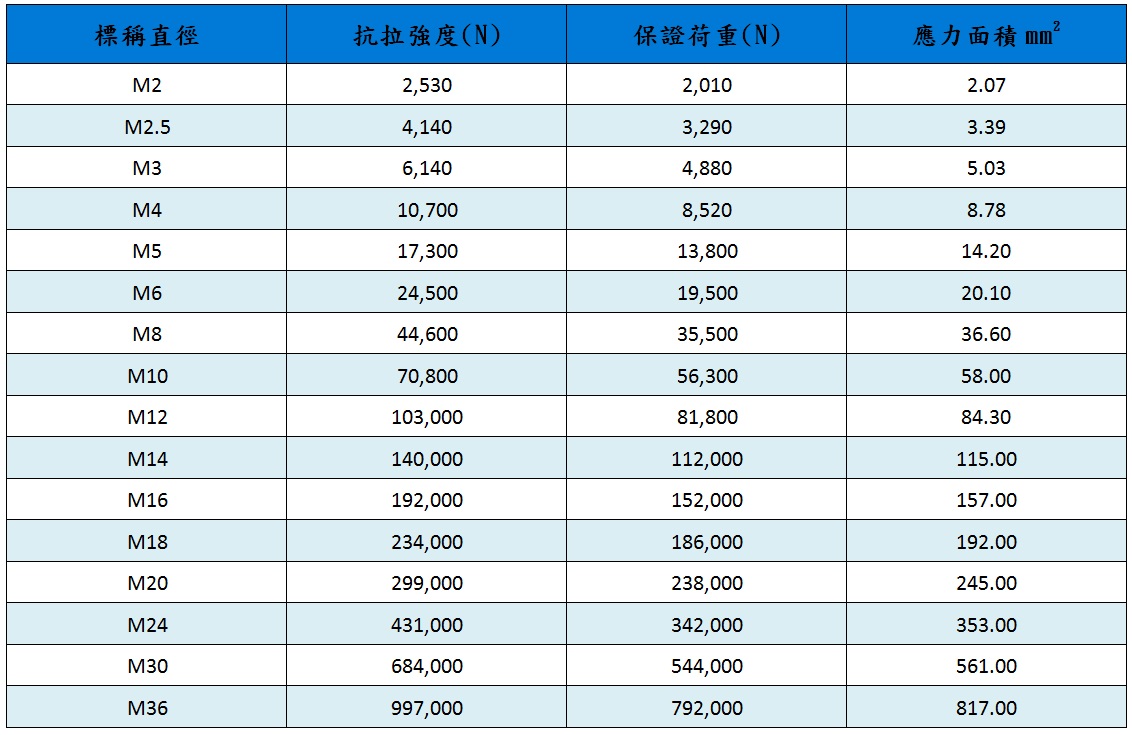

5.  12.9級公制尺寸應力面積&拉力對照表

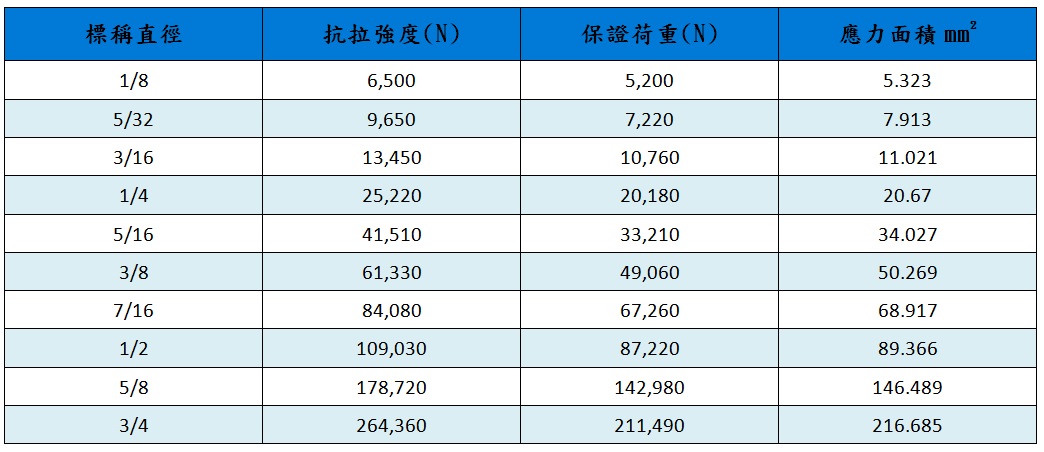

6.  12.9級英制尺寸應力面積&拉力對照表
